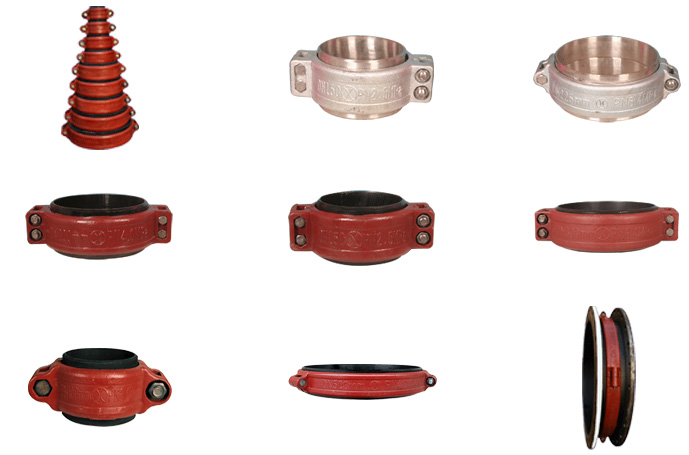

KRHD型鋼制柔性接頭(不銹鋼)

信息來源: 　　時間:2011-8-13 11:53:49　標簽：

性能特點：KRHD型鋼制柔性接頭又稱卡箍、對開式伸縮接頭、鋼制柔性接頭。鋼制柔性管接頭是一種管道連接，性能可靠，安裝簡便的產品。在低壓時，靠密封圈的彈性變形，達到密封目的；在壓力增加時，通過介質作用在密封圈上，起到自密封的作用，并在管端間留有間隙來補償管道因熱脹冷縮而產生的位移和撓曲。

PN1.6、2.5、4.0、6.4MPa的KRHD型柔性接頭的主要數據表

外徑接管Dw mm	公稱通徑DN mm	允許管端軸向符合 kgf	伸縮量 mm	允許轉角 ø	最小長度 mm	安裝長度 mm	最大長度 mm	配用螺栓 d x L mm
89	80	2680	10	17.90	80	85	90	16 x 50
108	100	3550	10	15.06	90	95	100	16 x 50
133	125	4620	10	13.05	90	95	100	16 x 60
159	150	5530	10	12.09	90	95	100	16 x 60
194	175	7370	10	10.51	90	95	100	16 x 60
219	200	9370	10	9.33	100	105	110	16 x 70
245	225	11750	10	8.36	100	105	110	16 x70
273	250	14620	10	7.51	100	105	110	18 x 70
325	300	20680	12	6.32	100	106	112	18 x 70
377	350	27875	12	5.45	100	106	112	18 x 80
426	400	35600	12	4.80	100	106	112	18 x 80
480	450	45180	12	4.28	100	106	112	18 x 80
530	500	55120	12	3.88	100	106	112	18 x 80
630	600	65900	20	3.27	120	130	140	20 x90
720	700	70170	20	2.86	120	130	140	20 x90
820	800	84400	20	2.51	120	130	140	20 x 90
920	900	106200	20	2.24	130	140	150	18 x 90
1020	1000	116870	20	2.02	130	140	150	18 x 90
1220	1200	130600	20	1.69	130	140	150	18 x 90
1420	1400	146200	20	1.45	140	150	160	20 x 90
1620	1600	158300	20	1.27	140	150	160	20 x 90
1820	1800	166000	20	1.13	140	150	160	20 x 90
2020	2000	179000	25	1.01	145	165	170	20 x 90
2220	2200	187000	25	1.01	145	165	170	20 x 90
2420	2400	196000	25	1.01	145	165	170	20 x 90
2620	2600	206000	25	1.01	145	165	170	20 x 90
2830	2800	253300	25	1.01	145	165	170	20 x 90
3020	3000	260100	25	1.01	145	165	170	20 x 90
3220	3200	286900	25	1.01	145	165	170	20 x 90
